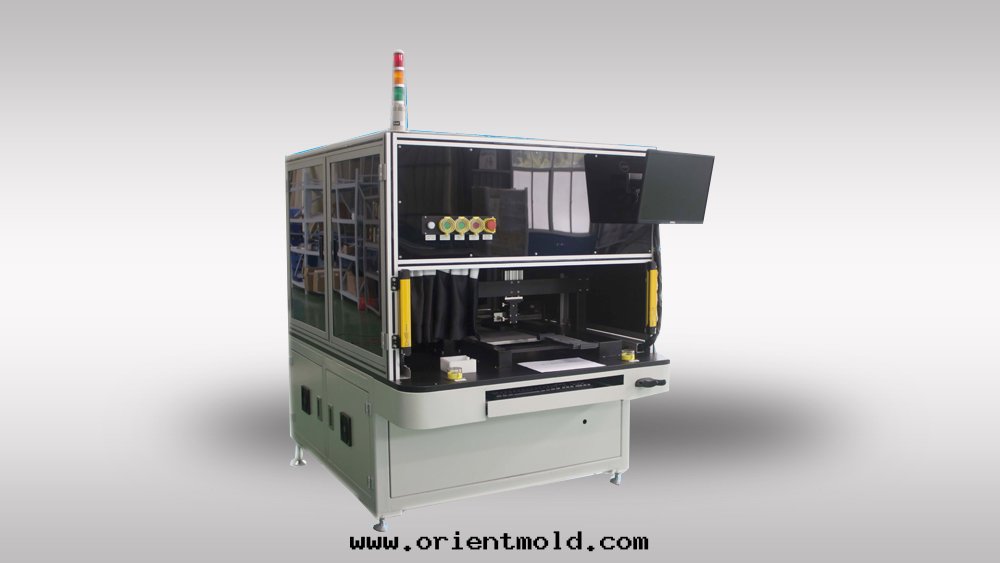

電池檢測設備
電池檢測設備
電芯檢測設備主要是通过X/Y平台带動相機到電芯産品預設點位取图，将所有點位的图像根據點位坐标進行拼接生成一幅大图，再对图像進行測量計算。
工作原理：X/Y平台带動相機到預設點位取图，将所有點位的图像根據點位坐标進行拼接生成一幅大图，再对图像進行測量計算
産品特性：
産品特性：
視覺分析系統可獲得位置度測量所需要的數據，且不受電芯與儀器間角度的影響；
2.伺服滑台和CCD系統共同保證測試速度及精度。
工序動作流程
人工将電芯放到指定位置放好→送料機構将電芯平移到檢測位→視覺系統沿XY方向移動，測量電芯位置度所需數據→數據處理並輸出，人工取出電芯。
NO | 技術參數 | 單位 | 規格 |
1 | 适用電芯尺寸 高度（H）*宽度(W)*厚度(D) | mm | Max: 520*300*25 Min: 182*100*5 |
2 | 生産节拍（T/T） | 秒 | 35 |
3 | 測試精度 | mm | ±0.02 |
